Прибор состоит из двух кварцевых генераторов и реверсивного
счётчика. Первый кварцевый генератор построен на трёх
логических элементах - DD1.1 - DD1.3 и транзисторе VT1. Кварц
ZQ1 с рабочей частотой 32768 гц - является детектором давления.
Второй кварцевый генератор построен по аналогичной схеме, на
элементах DD2.1 - DD2.3 и транзисторе VT2. Кварц ZQ2 с рабочей
частотой 1 МГц.
Для осуществления цикла замера, запускается первый генератор
путём подачи логической единицы на вход "цикл". Кварцевый
генератор, выходя на установившийся режим, генерирует
изменяющуюся частоту начиная с высоких частот, порядка 0.16
МГц. Далее частота генерации плавно понижается до 32768 гц.
Второй генератор на кварце ZQ2, действует на увеличение счёта
счётчика DD3, но первый генератор (ZQ1), имея шестнадцатикратное
преимущество в управлении счётчиком DD3, периодически обнуляет
его путём подачи логической единицы на вход 14 (вход R). Так
продолжается до тех пор, пока частота кварца ZQ1 не понизится
до значения 1/16 от частоты кварца ZQ2. Достижение этого
значения - означает окончание счёта, на выводе 12 счётчика DD3
появляется импульс переноса, который является выходным для
этого прибора. Цикл замера закончен и на входе "цикл"
необходимо установить логический нуль. Делает это компьютерная
программа, которая так же измеряет длительность интервала
аккомодации.
'Программа для эфирометра.(2001г.)
'(qBASIC запускать из MSDOS)
CLS : B = &H378: 'Порт LPT1
C = &H379: 'Адрес прота С
OPEN "....." FOR APPEND AS #1
'===| Вместо ..... - вписать имя файла для записи измерений
M1: PRINT TIME$;: OUT B, &H40
T1 = TIMER: TIMER ON
WAIT C, 127, &HEF: 'Текущий код 111, ожидается код 127
TIMER OFF: T2 = TIMER: OUT B, 0: T0 = T2 - T1
'====| Вывод инф.
T = (FIX(T0 * 100)) / 100
PRINT "===="; T
PRINT #1, T, T1
BEEP
SLEEP 3:' Длительность паузы между замерами.
'====| Проверка на окончание (по наж. Esc) сеанса замеров
SS$ = INKEY$
IF SS$ = CHR$(27) THEN GOTO M2
GOTO M1
M2: CLOSE #1
END
Некоторые графики полученные этим прибором Здесь.
Детали. R1- 2.4к; R2- 2к; R3- 330к; R4- 82к; R5- 240к; R6-
100к; R7- 3.9к; R8- 300ом; C1- 47пф; C2- 0.1мкф; ZQ1- 32768Гц;
ZQ2- 1мГц; VT1,VT2- КТ315б; DD1,DD2- К155ЛА3; DD3- КР1533ИЕ7.
Кварц ZQ1 обычно применяется в настольных часах, он имеет
металлический корпус эллиптичной формы, его марка РВ-72. Более
распространенный миниатюрный кварц имеет значительно большее
время аккомодации.

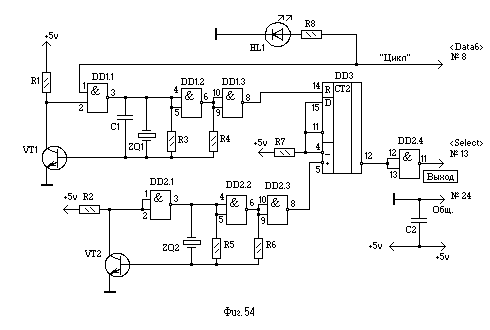

На схеме фиг.54 номера выводов указаны для 25-контактного
принтерного разъёма. Питание прибора осуществляется от
стабильного источника с напряжением 5в.
Пользуйтесь.
06.2003г.
